音频变压器是工作在音频范围内的，它的工作范围一般从10-20000Hz，在无线电通信、广播电视、自动控制中作为电压放大、功率输出等电路的重要元件。那么在制作音频变压器时使用的铁芯是环型的好还是E型的好呢?

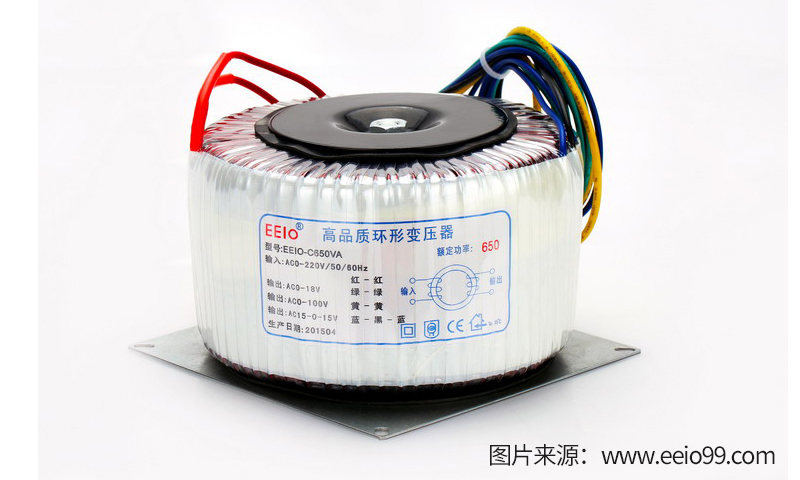

汇彩网环形铁芯是由不间断的连续有取向硅钢片(片厚一般为0.35mm以下)无缝地卷制而成，经退火后会形成高度一致的磁通导向，这就使得铁心性能优于传统的叠片式铁心。线圈均匀地绕在铁心上，线圈产生的磁力线方向与铁心磁路几乎完全重合，由此带来了电效率高、磁干扰较小等优点。并且环型铁芯制作的变压器重量较轻、只要保持铁心截面积相等，环形变压器很容易改变铁心的长、宽、高比例，可以设计出符合要求的外形尺寸，另外环型铁芯只有中心一个孔，更容易安装拆卸。

E型硅钢片又称壳型或日型硅钢片，它的主要优点是初、次级线圈共同一个线架，有较高的窗口占空系数(占空系数Km：铜线净截面积和窗口面积比);硅钢片对绕组形成保护外壳，使绕组不易受到机械损伤，同时硅钢片散热面积大，变压器磁场发散较少，它的初次级漏感较大，外来磁场干扰也较大，此外，由于绕组平均周长较长，在同样圈数和铁芯截面积条件下，E型铁芯的变压器所用的铜线也较多。

汇彩网综合上述所介绍的，得出的结论是环型铁芯制作的变压器比E型铁芯制作的变压器更有优势，所以音频变压器更适合使用环型铁芯绕制。
