没有标签怎么辨别环形变压器的输入输出端？

返回列表来源：圣元变压器发布日期：2019-03-08 17:37 | 分享加入收藏关注：-

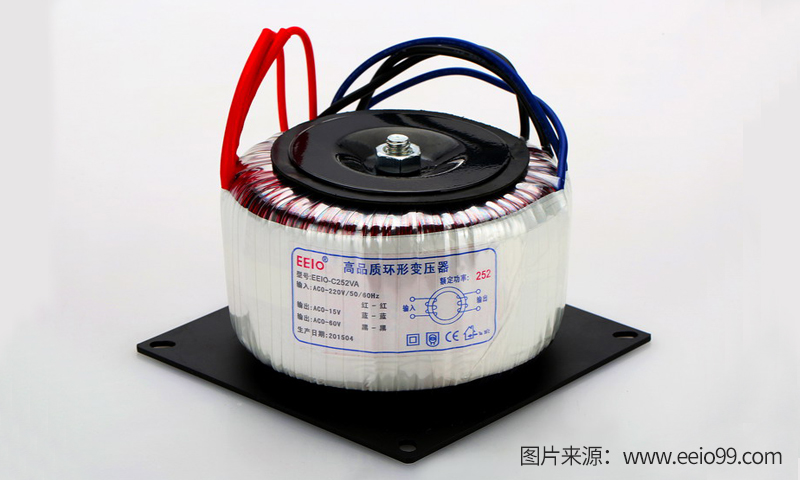

环形变压器是由输入输出引线构成，正确分辨环形变压器的输入输出端是很重要的，如果连接错误，轻则烧坏变压器，重则会烧坏机器设备，所以在使用的时候要正确分辨出变压器的输入与输出。

汇彩网一般的环形变压器厂家在生产变压器时都会在变压器上贴上标签，以方便用户辨别，那么在没有标签的情况下怎么辨别环形变压器的输入输出端呢?下面分享两个简单的方法：

汇彩网1、仪器测量：用万能表测量变压器的铜阻值(次级为单绕组)，两种情况：(1)测量降压变压器时，绕组阻值大的是输入端，阻值小的是输出端;(2)测量升压变压器时，绕组阻值小的是输入端，阻值大的是输出端。

2、外观分辨：观察输入输出的漆包线线径(次级为单绕组)，同样两种情况：(1)环形变压器是降压变压器时，绕制的线圈多以及漆包线细的是输入端，绕制的线圈少以及线径粗的就是输出端;(2)变压器用于升压中绕线圈数少以及线径粗的是输入端，绕线圈数多以及线径细的是输出端。

注：文章原创出自52bendi.com汇彩网转载请注明出处，未经允许，将追究相关责任!
