 　　用环形变压器制作大功率直流电源，具有能输出瞬间大电流、结构简单、工作稳定寿命长等优点。但环形变压器本身并不能直接输出直流电压，只能输出AC交流电压，这个时候就需要AC交流电转换成DC直流电，整流滤波电路就必不可少了。下面介绍环形变压器在直流电源中的整流滤波的相关知识：

　　整流电路的结构一般分为三种：半波整流、全波整流、桥式整流。半波整流因其效率低，一般不用于环形变压器的输出整流电路，常用的是全波整流和桥式整流。桥式整流对应的环形变压器的输出绕组只要一个，具有结构简单的特点。全波整流需要环形变压器的输出是双绕组双电压，但因其整流二极管只有两个，在大电流电路中发热量及损耗会略低于桥式整流。

有了整流电路整流输出的电压就是直流电了，但还不是完全平滑的直流电，是100Hz上下波动直流电，这时候需要滤波电容滤波后变成完全平滑的直流电。滤波电容的选择，一是耐压必须是交流电压的2倍以上;二是容量取值，标准的参考取值是输出电压1A对应1000UF，实际应用中一般不应低于1A取500UF，取值过低会导致汶波电流大，滤波电容发热量高等缺点。

环形变压器的额定功率取值，根据整流滤波的效率(约在70%左右)及实际应用经验，一般输出直流功率70W，环形变压器的额定功率应在100W以上。

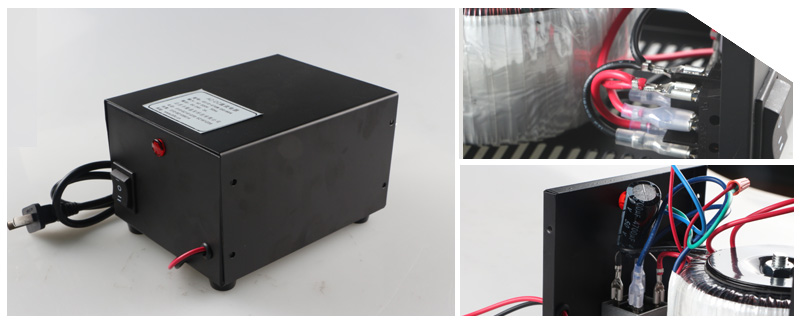

变压器额定功率：100W

输入电压：AC220V/50Hz/60Hz

输出交流电压：AC22V/4.5A MAX

输出直流电压：DC24V/3A

汇彩网整流取值：5010(500V10A桥式整流)

滤波取值：50V4700UF

其它功能：三档开关，带正负极切换功能
