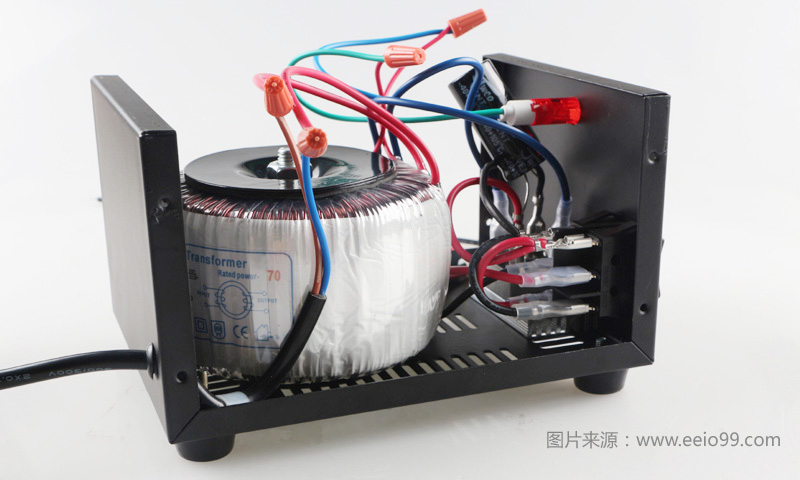

在用到直流电源时，人们还是会选择输入输出都是交流电的环型变压器整流后来使用，主要原因在于环型变压器具备工作效率高，温升低等优势，不禁想问了变压器经过整流后电压是否会发生变化呢?

一般来说，变压器整流后电压会发生变化，整流滤波后电压会上升1.1-1.414倍，例如变压器整流后的电压是直流24V，那整流滤波前的电压应取20V比较合适。

汇彩网不过变压器整流滤波后电压的大小与滤波电容的容量大小以及实际负载大小也有关系，当滤波电容容量足够大的时候，变压器整流滤波后的电压最高可达到原整流前电压的1.414倍。

汇彩网而变压器只整流不滤波的话，整流后的直流电压会比原整流前的电压更小些，等于交流电压减去整流二极管的压降，不同整流桥的计算方式不同，下面简单列举几种类别的直流电压算法：

汇彩网1、 桥式整流：减2个二极管的压降，2*0.7V=1.4V(单绕组输出一般用此方式)

如：AC220V转AC24.5V 交流环型变压器只整流不滤波后，直流电压=AC24.5V-1.4V=23.1V。

2、全波整流：减1个二极管的压降，1*0.7V=0.7V(全波整流一般输入为三条线，如常见的双12V就是全波整流)

3、半波整流：减1个二极管的压降，1*0.7V=0.7V(半波整流因为效率太低，电路设计一般不常用)

综上所诉：环型变压器在整流后电压会发生变化，整流滤波后的电压会比原整流前电压更大，整流不滤波的电压会比原整流前的电压更小，不同的整流方式电压变化不同。
