环形变压器主要由铁芯和铜线绕制而成，而线圈的绕制方法相信很多人不是很了解，今天小编就带大家了解下环形变压器线圈的绕制方法及注意事项。

绕制方法：

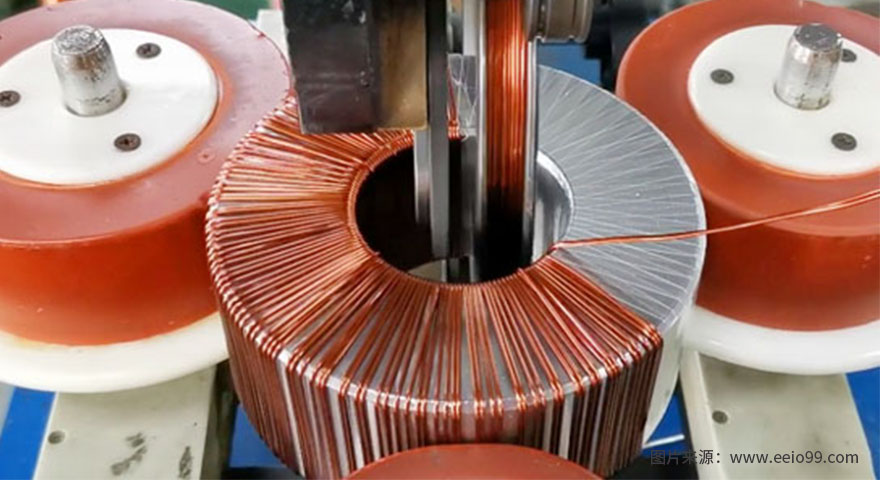

1、先绕初级绕组，将裹好聚脂薄膜的铁芯固定在绕线机上，选好相应规格的铜线，然后将铜线穿到绕线机上，绕线机会把一次性需要绕制的铜线长度拉够，然后剪下。

汇彩网2、将铜线从铁芯中心穿出，并留出一定长度的铜线做引出线头，然后使用绕线机，将铜线在铁芯的内孔中穿绕，最后留出一定长度的铜线做引出线头。

3、将用玛拉胶带固定铜线和绝缘处理，然后使用青稞纸覆盖加固引线位置，进行脱漆处理，完成浸漆、接线、套管、空载测试之后需要再次包裹一层聚脂薄膜，初级绕制完成。

汇彩网4、绕次级绕组，跟初级绕组绕制方法类同。

注意事项：

1、注意把铜线拉紧拉好，且一匝一匝排绕，不相互交叉，内圈线要紧密排列，避免跨线，扭绞，外圈排列要间隔有序。

2、在环形变压器外侧，线与线之间一般保持1-3mm的距离(视线径和环形变压器功率的大小确定)。

3、每个绕组间都需要做好绝缘。
