环型变压器上的引线怎么接？

返回列表来源：圣元变压器发布日期：2017-04-18 17:45 | 分享加入收藏关注：-

单绕组环型变压器接线问题可能对大多数人来说是没有什么难度，倘若是双绕组或多绕组的变压器也许就有人犯难了，变压器上的引线颜色不同，大小不一，条数很多，这时候问题就来了——这些引线应该怎么接呢?

其实并不难，因为一般的环型变压器生产厂家都会在变压器上贴有标签，一来容易知晓变压器上的具体参数，二来也方便接线。

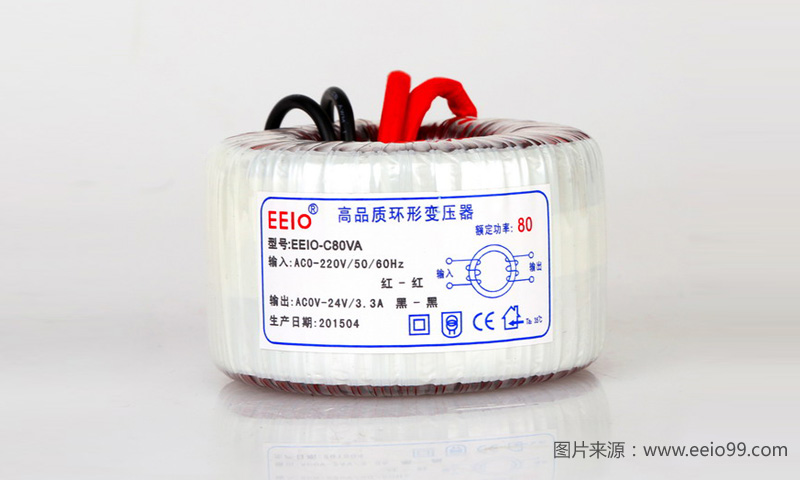

汇彩网如图一中的中文标签的环型变压器对大家来说是没有任何难度，标签上详细注明了变压器的输入、输出电压大小与引线颜色，只需按标签上标注的接线即可。

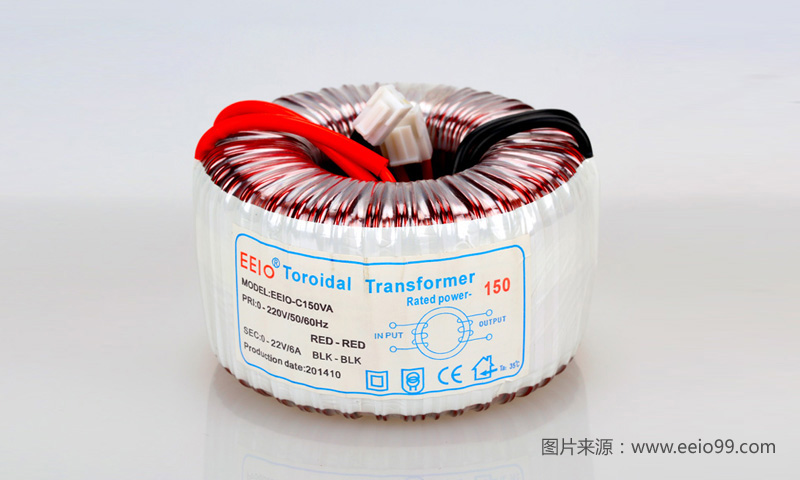

汇彩网然而英文标签类的变压器也许有人就犯愁了，其实也不难，像图二中的英文标签环型变压器：PRL——变压器的输入电压大小，后面会注明输入引线颜色 (如RED即指红色);SEC——变压器的输出电压、电流大小，同样也会注明输出引线颜色。

倘若英文标签的环型变压器引线颜色区分有难度的话，可以直接和生产厂家沟通好再接线，另外也可以在定制变压器时和厂家协商贴中文标签即可。
