在此之前讲述了环形变压器的很多种分类：按绕组结构分类、按电压转换分类、按绕组数量分类、按相数分类等等，不同的的分类方式。弄明白了这些可以说您对环形变压器已经有比较深的了解。

汇彩网那么如何可以一眼看出环形变压器是否是单绕组还是多绕组，是否为安全隔离变压器，又是否带短路保护装置呢?可能很多人都会反问了：我又不是电子、电力专业怎么看的出来?小编今日就帮您解决这个问题。

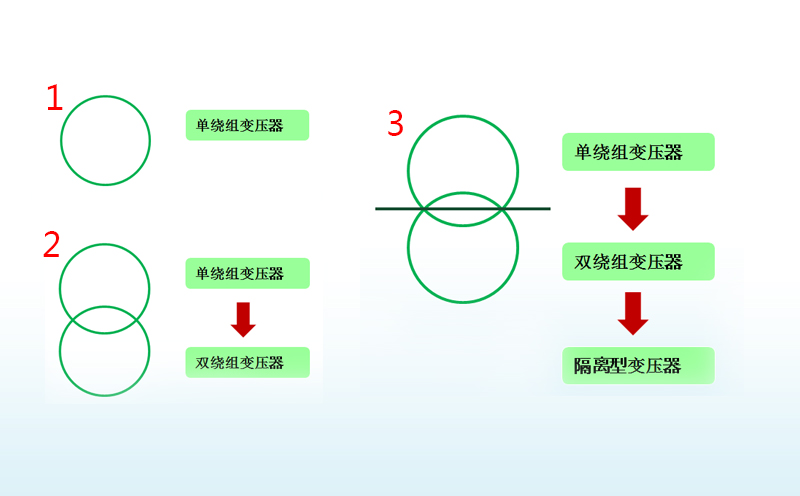

汇彩网一般环形变压器上面的标签都已标注这些信息。如图一：

此图有三种不同的变压器类型表示图，所示：1)、1个圆圈为单绕组;2)、两个圆圈为双或多绕组变压器;3)、如有两个圆圈中间穿插一条横杠隔断为隔离变压器。

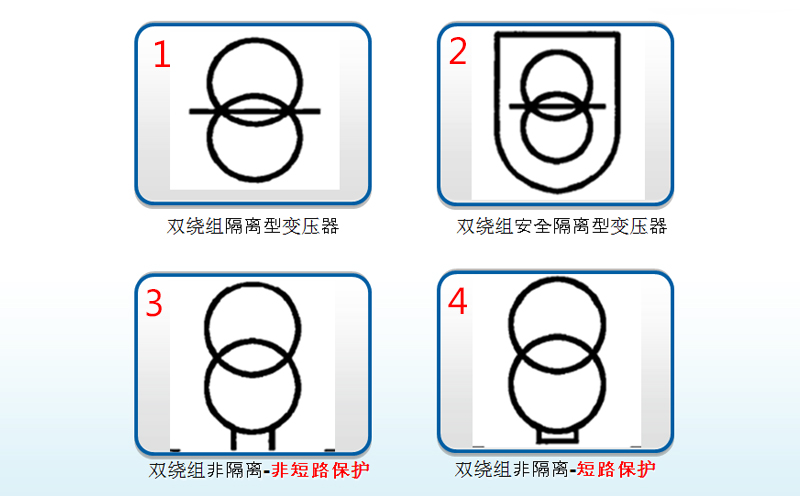

汇彩网判定是否为安全隔离变压器和是否带短路保护装置也非常简单，如图二：

如图所示：1)、双圆圈中间穿插横杠隔断为双或多绕组型变压器，2);外圈加一个类似盾牌的图形为安全隔离变压器;3)、双圆圈中间无横杠隔断，下圆圈有两条竖条，中间未连接为双或多绕组非隔离为非短路保护型变压器;4)、双圆圈中间无横杠隔断，下圆圈有两条竖条，中间连接为双或多绕组非隔离为带短路保护型变压器。
