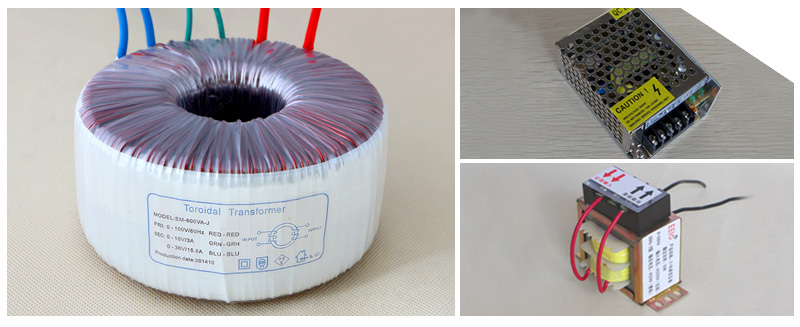

关于变压器的种类有好几种，小型变压器的种类有环形变压器、方形变压器与开关电源，相信很多客户如何选择使用这几种变压器很是困扰。圣元变压器在环形变压器、防水变压器细分领域研究深入，今天由专业的技术工程师引导，小编一一描述出来为大家讲解。

环形变压器

A、效率

50W 环形变压器的工作效率是86%-90% ，而50W方形变压器的工作效率在80-84%。

400W 环形变压器的工作效率是90-93% ，而开关电源400W的工作效率是78-85%。



B、温升

50W的环形变压器温升低，50W的方形变压器温升高。

400W的环形变压器温升低，400W的开关电源温升高。



C、成本

100W以上的环形变压器成本低，100W以上的方形变压器成本高。

500W以上的环形变压器成本低，500W以上的开关电源成本高。



D、干扰

环形变压器漏磁很小，方形变压器漏磁明显，有低频干扰。

环形变压器本身基本无干扰，开关电源本身就是高频干扰源，有高频电磁辐射。



E、寿命

环形变压器、方形变压器无寿命衰减明显材料，有30年前的变压器仍在使用。

开关电源有寿命衰件明显材料，10年前在用的很少，电解电容的寿命就是电源的寿命，一般是2年左右。



F、低温特性

环形变压器、方形变压器零下30度仍正常启动，非常适合北方冬天室外使用。

开关电源零下30度启动困难，北方冬天室外用需注意。



G、设计灵活

环形变压器体积和电压可按客户要求灵活定制，定制无需模具，研发、设计周期短。

开关电源订制体积需要模具，模具费用高、时间长，订制多绕组电压需要研发设计费用高，周期长。



H、过载特性

环形变压器、方形变压器允许短时间过载、超载，能提供超额功率或提供超额大电流（1-3倍额定电流）。如：

1.低压电机启动电流大，一般启动是正常工作电流的2-3倍，启动后正常工作电流又不大，这时用环形变压器刚好。

2.包装机械的封口发热丝，需要瞬间大电流使发热丝发热，又不需要长时间工作，一般选用环形变压器。

3.功放机，当音乐瞬间低音下沉时，需要提供超额电流使用，一般选用环形变压器，环形变压器的性能对功放的低音特性影响很大，这点明显高于用开关电源的。

4.电焊机正是基于变压器允许瞬间短路，并在短路瞬间提供大电流能量完成电焊的。

而开关电源是不允许过载的，不能提供超额启动电流。



I、可以做大功率防水电源

开关电源和EI方形变压器，因其效率不高，发热量大，不适合做大功率防水电源。

1.开关电源防水的较大功率一般在200W左右，EI方形变压器防水的较大功率一般在100W左右。

2.环形变压器防水的做到1000W很容易，较大可以做到2000W，因散热原因，一般不建

议客户用超过2000W以上的防水电源。

.

J、体积重量

1.环形变压器体积笨重，相比同规格的开关电源重很多，这点对使用、安装和运输都造成了不便，增加了运输成本，增加了户外安装难度。

2.环形变压器不能像开关电源那样输出是稳压的，当输入电压波动时，输出电压会对应波动；当客户需要输出稳定电压时，用环形变压器，需要在电路中加稳压电路，开关电源则不用。

3.在极限情况下，开关电源能做到比环形变压器更小的体积。

4.开关电源可以做成宽电压工作，比如可以做到85-265V都可以工作，环形变压器一般正常在±10%的额定电压工作；开关电源可以做110V，220v通用输入，输出都是24V，而环形变压器做110V，220V通用输入，需要手动切换输入引线。
