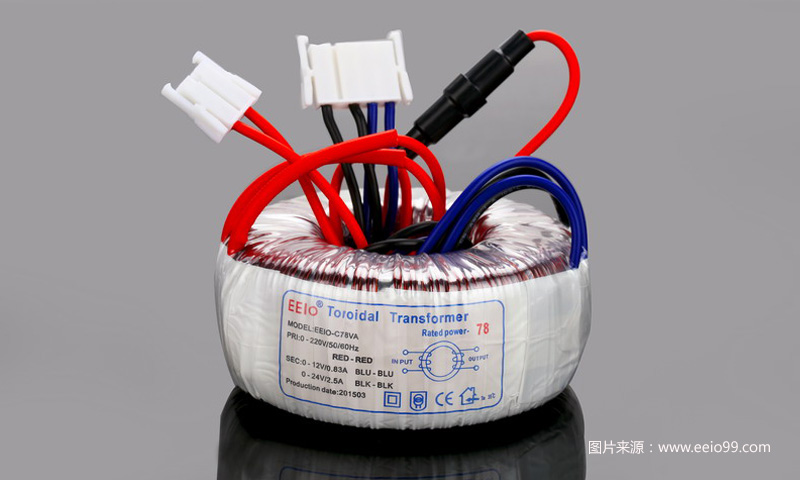

环型变压器上常用的接线端子有CH3.96、VH3.96、CH5.08、插簧6.3、TB端子、保险座等一系列不同的端子，下面对这些端子做个简单的介绍。

CH3.96和VH3.96这两种端子的相同点在于其所配套使用的胶壳孔位中心距都为3.96mm，VH3.96系列端子类似方通、中空，胶壳为奶白色，这就区别于CH3.96系列的端子——胶壳偏透明、端子形状类似“V”形;而CH5.08系列端子和CH3.96端子仅仅是胶壳孔位中心距不同，CH5.08的为5.08mm。

插簧也有几种类别，例如6.3插簧、4.8插簧、2.8插簧，其突出优点在于带锁：方便拆装，且多次拔插后变形机率很小。

汇彩网TB端子同样也是便于接线，TB指代号，表示一个系列，1503表示电流15A，极数3，适用于配电箱等电器设备内。

而保险座一般是外置式安装，串于回路中，保险管速融的特性能及时防止短路或过载引起变压器烧坏 。

汇彩网另外变压器上也会常用到XH2.54系列端子、SV系列端子、EL连接器(小田宫)、5557连接器(大田宫)……其实不管是哪种端子，其作用都是为了方便接线。
