环形变压器常用参数解说
返回列表来源:圣元变压器 发布日期:2019-09-12 17:30 | 分享 加入收藏关注:-

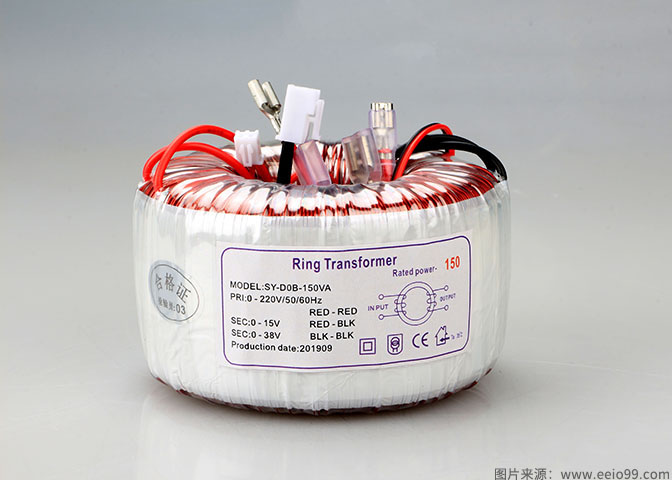

环形变压器凭借其自身特性,已广泛应用于医疗设备、自控设备、家电音箱设备、安防监控设备中,它的主要用途是作为电源变压器和隔离变压器。接下来就由小编来解说一下环形变压器常用的一些基本参数。
(1) 工作频率。
环形变压器都有一定的工作频率范围,常用的频率为50Hz/60 Hz。不同工作频率范围的环形变压器一般不能互换使用,加在环形变压器上的电压频率若在其频率范围之外,可能出现工作时温度过高或不能正常工作等现象。
(2) 额定电压。
汇彩网额定电压(U)是指环形变压器长期可靠、运行稳定所能承受的最大工作电压。
(3) 额定电流。
汇彩网额定电流(I)是指环形变压器长期可靠、运行稳定所能承受的最大工作电流。
(4) 额定功率。
汇彩网额定功率(P)是指规定频率和电压下,环形变压器长时间工作而不超过规定温升的最大输出功率,单位为VA(伏安),一般用W(瓦特)表示。额定功率与额定电压、额定电流的关系为:
汇彩网P(额定功率)=U(额定电压) ×I(额定电流)
汇彩网对环形变压器而言,额定功率是一项重要的参数。额定功率与铁芯截面积、绕组导线直径等有关,同样情况下,铁芯截面积越大,导线越粗,额定功率也越大。
(5) 效率。
环形变压器在工作时对电能有损耗,用效率来表示环形变压器对电能的损耗程度。效率用%表示,它的定义如下:
效率=(输出功率/输入功率)×100%
汇彩网环形变压器不可避免的存在各种形式的损耗,显然,损耗越小,环形变压器的效率就越高,质量就越好,环形变压器的效率值通常在80%~95%之间。
(6) 变压比n。
变压比是变压器输入电压U1与输出电压U2的比值。即
汇彩网n=U1(输入电压)/U2(输出电压)=N1(初级匝数)/N2(次级匝数)。
(7) 绝缘电阻。
汇彩网绝缘电阻的大小不仅关系到环形变压器的性能和质量,在环形变压器中还与人身安全有关,所以这是一项安全性能参数。
汇彩网理想的环形变压器在一次和二次线圈之间,各线圈与铁芯之间完全绝缘,但实际上做不到这一点。
汇彩网绝缘电阻由实验结果获得,如下所示:
绝缘电阻=施加电压(V)/产生漏电流(μA)(MΩ)
绝缘电阻用1KV摇表测量时,电阻应在10 MΩ以上。
(8) 温升。
温升指环形变压器通电后,其温度上升到稳定值时,比环境温度高出的数值,此值越小环形变压器工作越安全。
汇彩网这一参数反应了环形变压器的发热程度,温升越小,质量就越好。
(9) 空载电流
汇彩网当电源变压器次级开路时,初级绕组仍有一定的电流流过,这个电流便是变压器的空载电流。
(10) 空载损耗
空载损耗指电源变压器变压器次级开路时,在初级测得功率损耗,主要损耗是铁芯损耗,其次是空载电流在初级线圈铜阻上产生的损耗(铜损),这部分损耗很小。
