地暖电源控制箱产品使用手册
返回列表来源:圣元变压器 发布日期:2020-11-02 17:09 | 分享 加入收藏关注:-

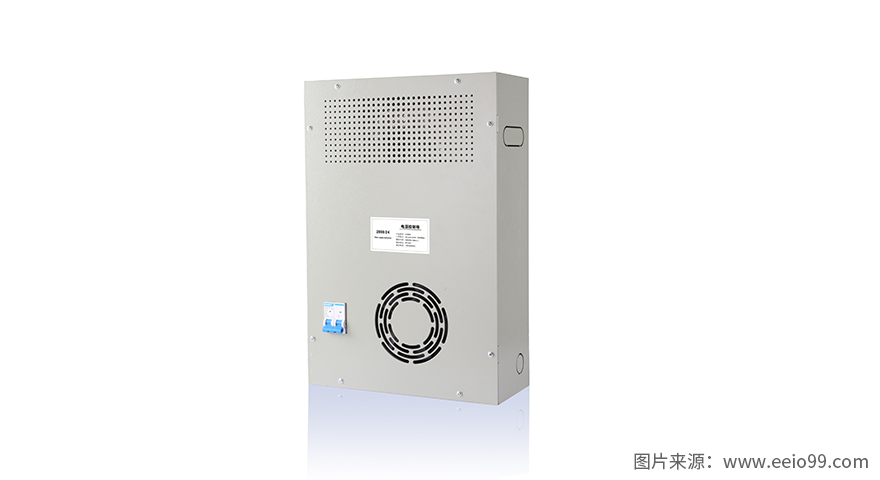

地暖电源控制箱,指的是1000W-5000W涂料墙暖专用电源电箱。适用于墙暖加热,地暖加热,石墨烯加热,涂料加热等室内供暖场所。今天,小编就带大家了解一下地暖电源控制箱的产品使用手册。
电箱构成:
(1)断路器:具有短路保护,过流保护功能;
汇彩网(2)熔断座:短路保护功能,指示灯亮时,代表保险丝开路,需要更换;
(3)电量表:可以显示功率,电压,电流,电量,用户可根据需要选配;
汇彩网(4)软启动器:有效抑制变压器启动电流,杜绝启动时供电回路误跳闸的问题;
(5)变压器:把市电隔离转换成低压大电流的安全电源,给涂料提供安全稳定的工作电压,本产品适配有24V和36V两种,可根据实际施工方案选用。
注意事项:
汇彩网(1)输入输出电源线要接对位置,不能接反;
(2)涂料阻抗必须与电箱功率相匹配,否则墙面可能会出现不发热,发热慢,或者出现过载现象影响电箱的使用寿命;
汇彩网(3)请严格遵循以下匹配原则,以达到最理想的输出效果:
汇彩网每片涂料阻抗/涂料总片数=输出电压/输出电流
举例说明:
汇彩网例如:2000W/24V的电源控制箱应该怎么匹配涂料呢?
汇彩网(1)第一步,首先我们先看一下电箱面板的产品标签,显示输出电流为83A ,输出电压为24V ;
(2)第二步,根据公式:
涂料阻抗=输出电压/输出电流=24/83≈0.29欧 ;
(3)第三步,确认需要做多少块墙面涂料,比如:需要做三面墙,则每面墙的阻抗为0.29*3=0.87欧,则每块涂料的发热功率约为664W,所以,只要匹配好了涂料阻抗,就能得到理想的发热功率。如此计算既能保证足够的功率输出,又保障了电箱的使用寿命。

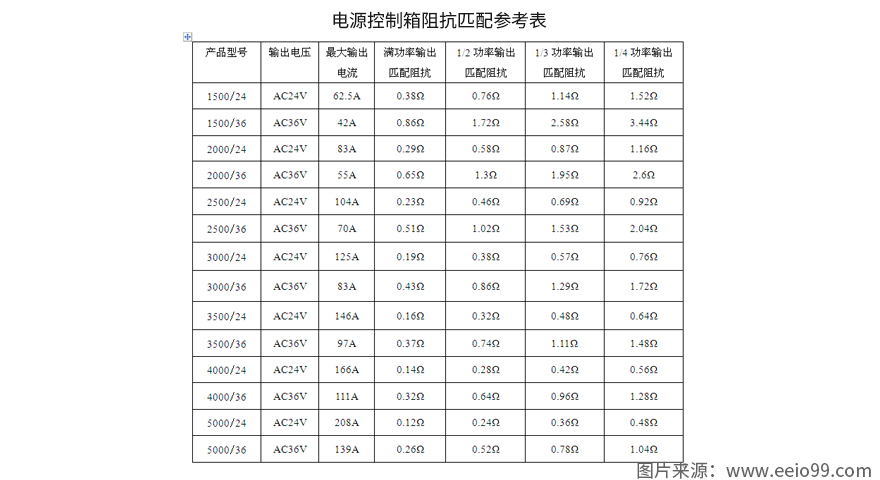

(4)根据涂料阻抗参考表,可对照相应电箱,选择合适的施工方案。
常见问题:
(1)通电后不发热。(涂料阻抗过大,输出功率太小引起,此时可以参考列表多刷涂料至合适的阻抗;)
(2)变压器温升高。(涂料阻抗太小,输出功率超出额定值,需要清除多余涂料,直至阻抗达到列表建议的数值;)

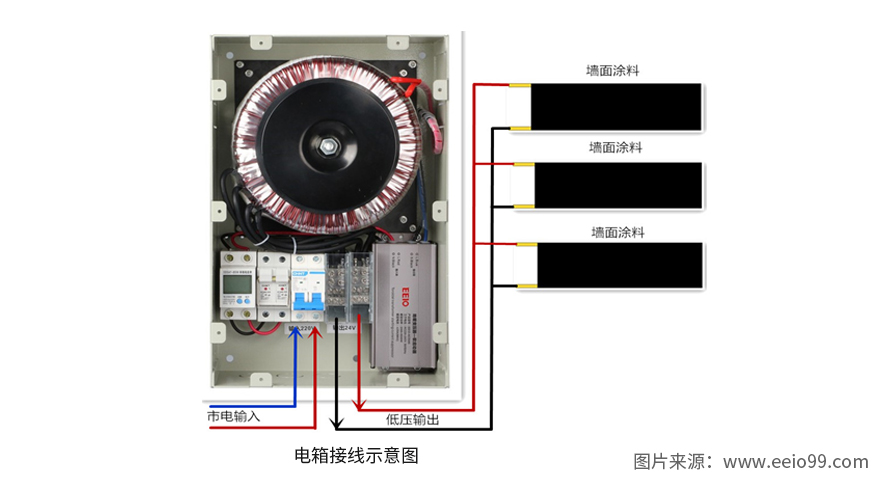

(3)输出线怎么连接?(每个分线座提供了6个外接安装孔,可以根据涂料组数确定接线数量,电流大的可以多线并联;)
(4)散热风扇不转。(带风扇的电箱,配有45度温控开关,只有当电箱表面温度超过45度时,风扇才会自行运转。)
汇彩网请务必按照本说明合理使用电箱,谢谢!
如果需要进一步咨询了解相关信息,欢迎您随时联系我们的在线客服人员。
注:文章原创出自52bendi.com汇彩网转载请注明出处,未经允许,将追究相关责任!
